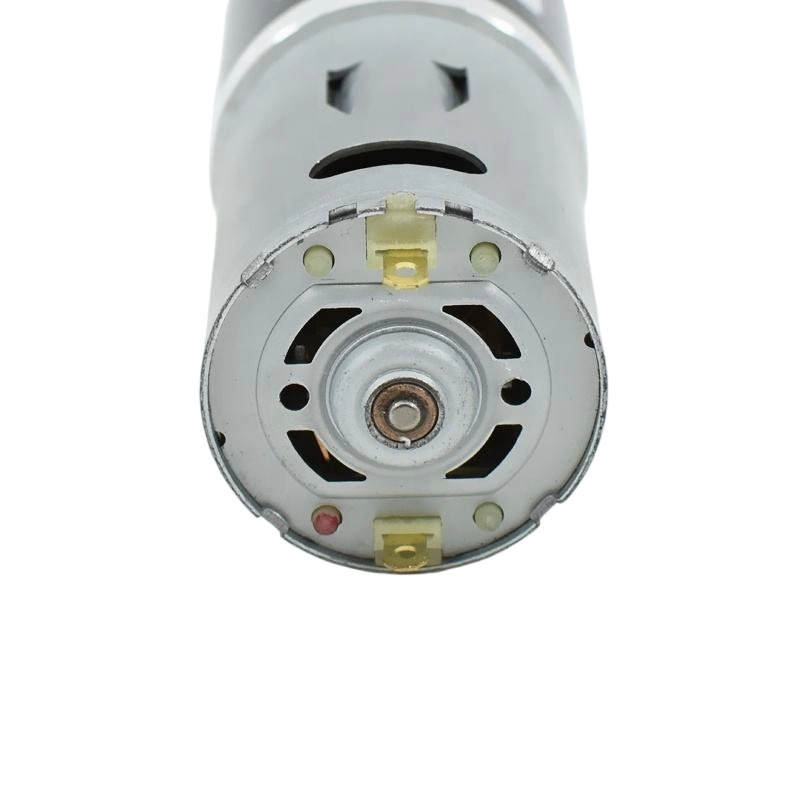

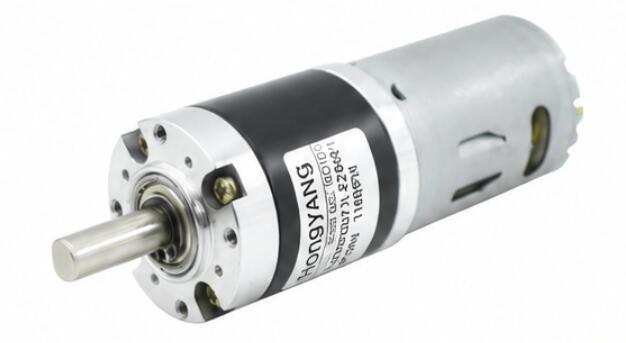

motor de engrenagem 38jx545 planetária

1. A estrutura robusta da engrenagem planetária gera alto torque consistente para lidar com condições de trabalho de carga pesada contínua.
2. Adote material de engrenagem de aço 40Cr de 0,5 M para fortalecer a dureza da superfície e trazer excelente resistência ao desgaste para operação de ciclo longo.
3. Suporta codificador opcional de dois canais 5V 12PPR para realizar monitoramento de velocidade preciso e controle de circuito fechado de posição precisa.
4. A carcaça de liga de zinco combinada com rolamento de esferas premium reduz bastante a folga da transmissão e mantém um desempenho de funcionamento silencioso e suave.
5. Uma ampla gama de relações de transmissão configuráveis ​​satisfaz diversos requisitos de velocidade e torque para robótica de automação e projetos de dispositivos inteligentes.

ENTRE EM CONTATO CONOSCO motor de engrenagem 38jx545 planetária
  • motor de engrenagem 38jx545 planetária
  • motor de engrenagem 38jx545 planetária

Especificações

38jx545 Material de habitação Liga de zinco Codificador Opcional

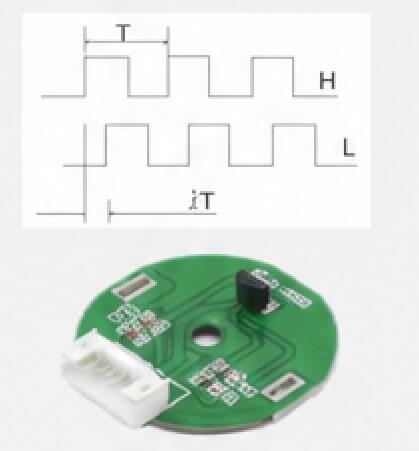

Modelo TJX38RGb 38jx545-2

A-B 2 canais
555Encoder-5V 12PPR
Rolamento Rolamento de esferas
Módulo de Engrenagem 0,5 milhão
Comutador Escovado
Material da engrenagem aço 40Cr
Força de pressão máxima no eixo ≤15kgf
Chicote traseiro ≤2°
Freio disponível Não
Construção de engrenagens Engrenagem planetária

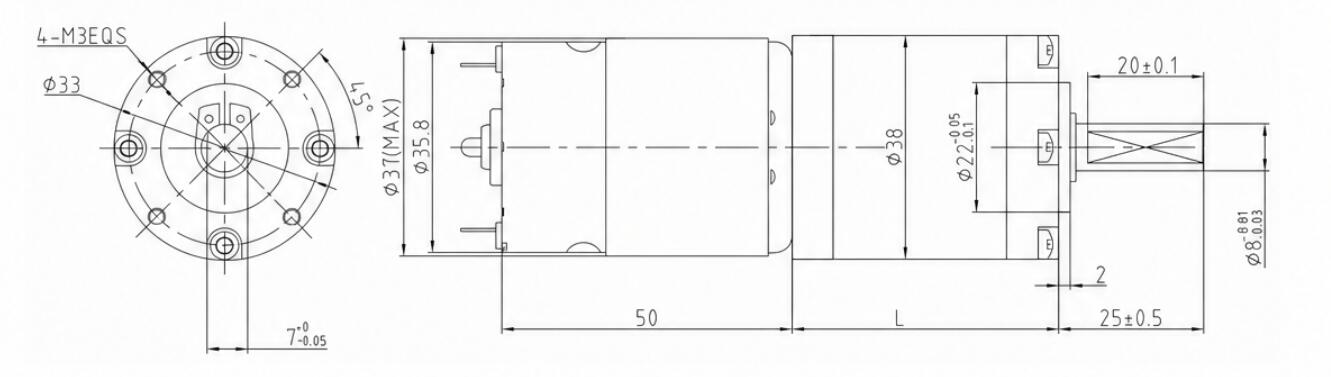

Dimensões (mm)
38jx545-1
Dados Técnicos

VELOCIDADE DO MOTOR CC Proporção Estágios de engrenagem Tamanho da caixa de velocidades Número do modelo Tensão Sem carga Em carga
Faixa operacional Tensão nominal Atual Velocidade Atual Torque Velocidade
RPM Diâmetro L Mín-Máx V V mA RPM mA Nm RPM
8300 3.7 1 38 28.2 TJX38RGb3.7i-24V-2243.2R 6,0-36,0 24 200 2243.2 850 0.06 1794.6
8300 5.2 1 38 28.2 TJX38RGb5.2i-24V-1596.2R 6,0-36,0 24 200 1596.2 850 0.09 1276.9
8300 13.7 2 38 37 TJX38RGb13.7i-24V-605.8R 6,0-36,0 24 200 605.8 850 0.21 484.7
8300 19.2 2 38 37 TJX38RGb19.2i-24V-432.3R 6,0-36,0 24 200 432.3 850 0.3 345.8
8300 26.9 2 38 37 TJX38RGb26.9i-24V-308.6R 6,0-36,0 24 200 308.6 850 0.42 246.8
8300 51 3 38 45.8 TJX38RGb51i-24V-162.7R 6,0-36,0 24 200 162.7 850 0.71 130.2
8300 71 3 38 45.8 TJX38RGb71i-24V-116.9R 6,0-36,0 24 200 116.9 850 0.99 93.5
8300 100 3 38 45.8 TJX38RGb100i-24V-83R 6,0-36,0 24 200 83 850 1.39 66.4
8300 139 3 38 45.8 TJX38RGb139i-24V-59.7R 6,0-36,0 24 200 59.7 850 1.39 47.8
8300 189 4 38 54.7 TJX38RGb189i-24V-43.9R 6,0-36,0 24 200 43.9 850 2.36 35.1
8300 264 4 38 54.7 TJX38RGb264i-24V-31.4R 6,0-36,0 24 200 31.4 850 3.3 25.2
8300 369 4 38 54.7 TJX38RGb369i-24V-22.5R 6,0-36,0 24 200 22.5 850 4.62 18
8300 512 4 38 54.7 TJX38RGb512i-24V-16.2R 6,0-36,0 24 200 16.2 850 6.41 13
8300 721 4 38 54.7 TJX38RGb721i-24V-11.5R 6,0-36,0 24 200 11.5 850 8 9.2
8300 699 5 38 64 TJX38RGb699i-24V-11.9R 6,0-36,0 24 200 11.9 850 8 9.5
8300 977 5 38 64 TJX38RGb977i-24V-8.5R 6,0-36,0 24 200 8.5 850 8 6.8
8300 1367 5 38 64 TJX38RGb1367i-24V-6.1R 6,0-36,0 24 200 6.1 850 8 4.9
8300 1911 5 38 64 TJX38RGb1911i-24V-4.3R 6,0-36,0 24 200 4.3 850 8 3.5
8300 2672 5 38 64 TJX38RGb2672i-24V-3.1R 6,0-36,0 24 200 3.1 850 8 2.5
8300 3736 5 38 64 TJX38RGb3736i-24V-2.2R 6,0-36,0 24 200 2.2 850 8 1.8

Conversão de unidade de torque: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Se precisar de outros parâmetros, entre em contato com o atendimento ao cliente.
