Aplicação de Varistores em Motores Micro DC

Um varistor é um componente de proteção limitador de tensão não linear projetado para absorver surtos de sobretensão do circuito e proteger componentes eletrônicos de precisão a jusante. Amplamente aplicado em micromotores escovados, resolve com eficácia problemas comuns de operação de motores, como picos de tensão de comutação, interferência eletromagnética e desgaste de escovas.

Este artigo apresenta sistematicamente o princípio de funcionamento dos varistores, analisa suas principais funções de proteção em micro motor operação e fornece diretrizes de seleção de componentes padronizadas e práticas. Ele serve como referência técnica profissional para engenheiros de hardware, desenvolvedores de projetos e pessoal de compras.

Princípio de funcionamento dos varistores

Um resistor dependente de tensão (varistor) é altamente sensível a mudanças de tensão. Sua resistência permanece no nível de megaohm sob condições normais de operação de baixa tensão e cai drasticamente para o nível de miliohm instantaneamente quando ocorrem surtos de sobretensão, formando um caminho de baixa impedância para descarregar rapidamente a corrente de surto e obter proteção de fixação de tensão.

1.1 Três zonas operacionais características

O estado de funcionamento de um varistor pode ser dividido em três regiões distintas de acordo com a tensão aplicada:

1) Região de Vazamento

Quando a tensão aplicada está dentro da faixa normal de funcionamento do circuito, o varistor apresenta resistência extremamente alta, passando apenas uma pequena corrente de fuga. Não afeta a operação normal do circuito e permanece em estado de proteção de espera de longo prazo.

2) Região de fixação não linear

Quando surtos transitórios ou picos de tensão aparecem no circuito, o varistor entra na região de trabalho não linear. A corrente aumenta acentuadamente enquanto a tensão do terminal é fixada de forma estável dentro de uma faixa estreita e segura. Esta é a região central de trabalho do varistor para absorver surtos e suprimir picos, e realiza o principal trabalho de proteção em microcircuitos de motores.

3) Região de Saturação

Se a sobretensão continuar a aumentar além da faixa do rolamento, o varistor entra na região de saturação e se comporta como um componente linear de baixa resistência, resultando em um aumento acentuado na corrente do circuito. A operação de longo prazo nesta região causará superaquecimento dos componentes, queima e até mesmo rachaduras na cerâmica. Portanto, a operação na região de saturação é estritamente proibida em aplicações práticas.

1.2 Mecanismo de Condução de Materiais

Os varistores de óxido metálico comuns são cerâmicas semicondutoras policristalinas sinterizadas, feitas principalmente de óxido de zinco (ZnO) com uma pequena quantidade de aditivos auxiliares de óxido metálico, como óxido de bismuto e óxido de cobalto.

Cada grão de óxido de zinco é envolvido por uma camada limite de grão de alta resistência. Sob tensão nominal de trabalho, o limite de grão bloqueia a condução de corrente para garantir a operação normal do circuito. Quando a tensão excede o valor limite, ocorrem efeitos de ruptura Zener e tunelamento no limite do grão, a resistência do componente cai abruptamente e um canal de descarga de alta velocidade é formado para liberar energia de surto instantaneamente.

Funções principais de varistores em micromotores

A maioria dos micromotores convencionais são motores DC escovados. Durante a operação, as escovas de carvão e os comutadores mudam continuamente a direção da corrente dos enrolamentos da armadura. Como o enrolamento da armadura possui características indutivas, ele armazenará energia magnética quando energizado. A comutação instantânea de corrente durante a comutação libera energia magnética massiva, formando picos transitórios de alta tensão, ou seja, força eletromotriz reversa (Back EMF).

Sem proteção eficaz, os picos de comutação causarão três problemas principais:

1) Desgaste Acelerado do Motor

Picos de alta tensão produzem faíscas de comutação, causando erosão em alta temperatura nos segmentos do comutador e nas escovas de carvão, agravando o desgaste mecânico e encurtando bastante a vida útil geral dos micromotores.

2) Interferência eletromagnética severa

Faíscas de comutação irradiam ruído eletromagnético contínuo, interferindo na operação normal dos dispositivos de precisão circundantes, como sensores, módulos Bluetooth e chips de controle, levando à falha de conformidade do produto com EMC.

3) Danos aos componentes do circuito

Picos de sobretensão não suprimidos serão transmitidos à PCB de controle, quebrando facilmente os CIs de acionamento, capacitores e outros componentes de precisão, aumentando a taxa de falhas do produto e o custo pós-venda.

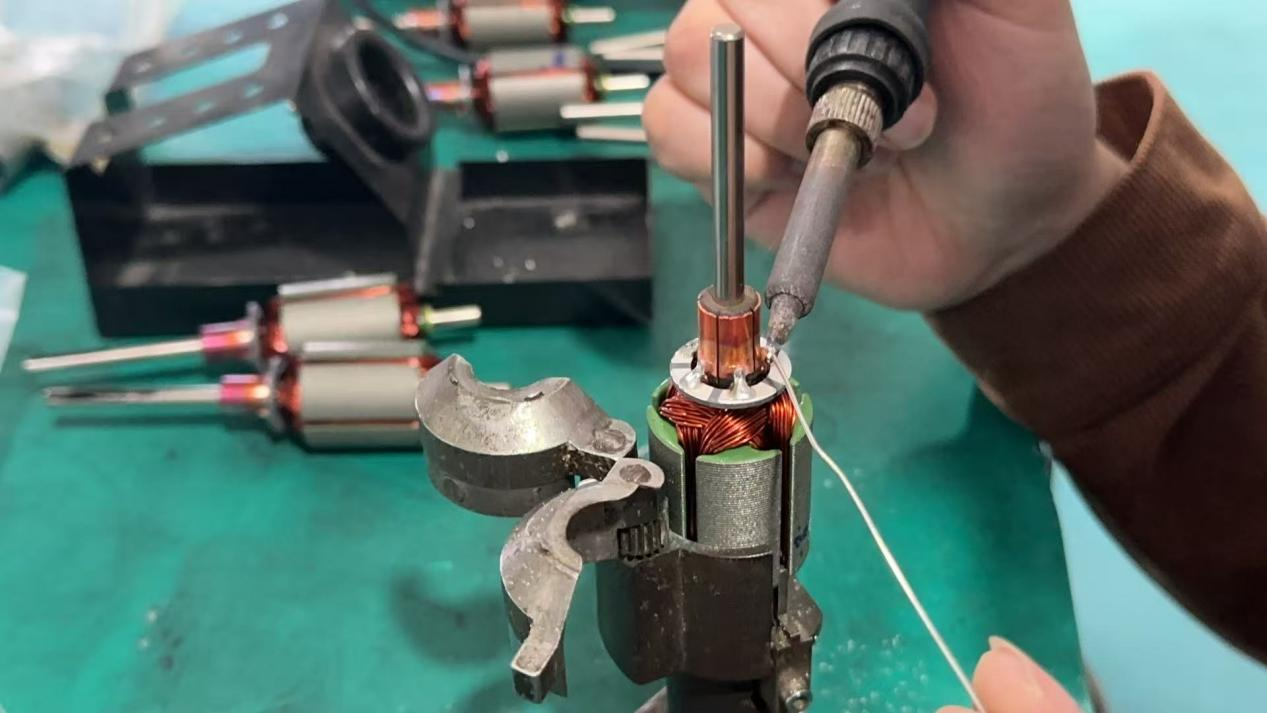

Ao conectar um varistor em paralelo nos terminais do micromotor, o componente entrará instantaneamente na região de fixação não linear assim que ocorrerem picos de tensão de comutação. Ele fornece um caminho de descarga de surto de baixa impedância para limitar a sobretensão dentro de uma faixa segura, realizando três efeitos principais de proteção:

1. Suprime efetivamente faíscas de comutação e reduz o desgaste de comutadores e escovas de carvão;
2. Reduzir significativamente a interferência da radiação eletromagnética para atender aos padrões de certificação EMI industrial;
3. Absorva energia de surto transitório para proteger os componentes de precisão do circuito backend.

Guia de seleção profissional de varistores para micromotores

A seleção de varistores dedicados a micromotores concentra-se em dois parâmetros principais: tensão do varistor (V₁mA) e capacidade de corrente de surto.

Parâmetro chave 1: Tensão do varistor (V₁mA)

A tensão do varistor (V₁mA), também conhecida como tensão limite de ruptura, refere-se à tensão através do componente quando uma corrente CC de 1mA passa pelo varistor. É o parâmetro mais crítico que afeta a precisão da proteção e a vida útil.

Fórmula de seleção de micromotor DC

V₁mA = (1,8 ~ 2,2) × Tensão de alimentação CC nominal do motor (Vp)

Duas restrições básicas de seleção

1. A tensão do varistor deve ser superior à tensão máxima de trabalho contínuo do sistema para evitar falsos disparos e aquecimento anormal;
2. A tensão do varistor deve ser inferior à tensão máxima suportável dos componentes protegidos para garantir uma fixação eficaz antes que ocorram danos no circuito.

Exemplo prático de aplicação

Para um micromotor DC com classificação de 12 V:

Valor mínimo de seleção: 12V × 1,8 = 21,6V

Valor máximo de seleção: 12V × 2,2 = 26,4V

Especificações principais recomendadas: varistores de 24V / 26V.

Parâmetro chave 2: Capacidade de corrente de surto

A capacidade de corrente de surto refere-se ao pico máximo de corrente de pulso que um varistor pode suportar sob condições de teste padrão (temperatura ambiente de 25°C, forma de onda de surto especificada e tempos de impacto), com a mudança de tensão do varistor controlada dentro de ±10%.

Princípios de Seleção

1. Uma classificação de corrente de surto mais alta fornece capacidade anti-interferência mais forte e desempenho de proteção mais estável;
2. A corrente de surto real gerada pelo motor deve ser inferior à corrente de surto máxima nominal do componente para garantir uma operação confiável a longo prazo;
3. Para cenários onde a corrente de surto não pode ser calculada com precisão, selecione as especificações com base na potência do motor, na frequência de partida/parada e nas condições reais de carga.

Conclusão

Como componentes de proteção de tensão de baixo custo, alta confiabilidade e alta eficiência, os varistores desempenham um papel insubstituível em sistemas de micromotores escovados. Ao absorver o Back EMF gerado durante a comutação do motor, eles suprimem efetivamente o desgaste da faísca, reduzem a interferência eletromagnética, protegem os componentes do circuito de precisão e melhoram significativamente a estabilidade geral e a vida útil do equipamento do micro motor.

A seleção razoável de parâmetros é a chave para proporcionar desempenho total à proteção do varistor. Se você tiver requisitos de motor CC, entre em contato conosco para obter suporte a soluções personalizadas.
