Motor DC sem escova (BLDC) - Estrutura e funcionamento

Motores CC sem escova (BLDC) tornaram-se cada vez mais populares devido à sua eficiência, confiabilidade e longa vida útil. Ao contrário dos motores escovados tradicionais, eles utilizam um sistema de controle eletrônico para alternar a corrente entre os enrolamentos, eliminando a necessidade de escovas e comutador mecânico. Este design melhora a eficiência, reduz o desgaste e permite um controle mais preciso. Como resultado, os motores BLDC são amplamente utilizados em aplicações que vão desde equipamentos industriais até eletrônicos de consumo.

Estrutura Básica dos Motores BLDC

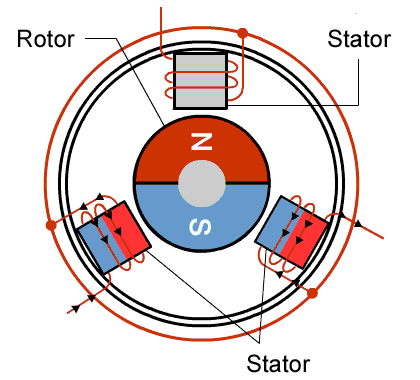

Estator:

O estator é a parte estacionária de um motor DC sem escovas e é responsável por criar o campo magnético que aciona o rotor. Consiste em vários enrolamentos de cobre montados em torno de um núcleo de aço laminado. Esses enrolamentos são conectados a um Controlador Eletrônico de Velocidade (ESC), que fornece corrente para cada fase em uma sequência específica.

À medida que o controlador alterna a corrente entre os enrolamentos, o campo magnético dentro do motor muda continuamente de posição, criando o que é conhecido como campo magnético rotativo. Os ímãs permanentes no rotor seguem naturalmente esse campo móvel, produzindo torque e fazendo o motor girar.

O design do estator tem impacto direto no desempenho do motor. Fatores como configuração do enrolamento, design do slot e número de pólos podem influenciar a eficiência, a saída de torque, a temperatura operacional e os níveis de ruído. Por esta razão, o estator é frequentemente considerado um dos componentes mais críticos de um motor BLDC.

Rotor:

O rotor de um motor DC sem escovas é composto de ímãs permanentes que criam um campo magnético. Durante a operação, esse campo magnético interage com o campo magnético rotativo gerado pelo estator, produzindo o torque que aciona o motor.

Ao contrário do estator, o rotor não requer enrolamentos ou conexão elétrica direta. Esta estrutura mais simples elimina a necessidade de escovas e comutadores, reduzindo o desgaste mecânico e melhorando a confiabilidade.

O rotor é projetado com um número específico de pólos magnéticos, normalmente variando de 2 a 8 dependendo da aplicação. A contagem de pólos desempenha um papel importante no desempenho motor. Motores com mais pólos geralmente proporcionam maior torque e operação mais suave em velocidades mais baixas, enquanto motores com menos pólos são mais adequados para aplicações de alta velocidade. A seleção da contagem correta de pólos é, portanto, uma parte fundamental do projeto do motor, pois afeta diretamente o equilíbrio entre torque, velocidade e eficiência geral.

ímãs permanentes:

Os ímãs permanentes geram o campo magnético que interage com o estator para produzir rotação. A maioria dos motores BLDC usa ímãs de neodímio ferro boro (NdFeB) porque eles fornecem um forte campo magnético enquanto permanecem compactos e leves. Em aplicações que envolvem altas temperaturas ou ambientes operacionais severos, os ímãs de samário-cobalto (SmCo) podem ser usados ​​devido à sua estabilidade térmica superior e resistência à corrosão. Os ímãs são montados com segurança no rotor para garantir uma operação estável em altas velocidades.

O design do ímã desempenha um papel importante na determinação do desempenho do motor. Fatores como contagem de pólos, posicionamento do ímã e força magnética influenciam a saída de torque, a capacidade de velocidade e a eficiência geral. Ao otimizar esses parâmetros, os projetistas de motores podem adaptar um motor BLDC para atender aos requisitos específicos de diferentes aplicações, seja a prioridade alto torque, alta velocidade ou máxima eficiência energética.

Tipos de motores BLDC

Motores BLDC de rotor interno

Em um motor CC sem escovas com rotor interno, o rotor de ímã permanente está localizado no centro do motor, girando dentro dos enrolamentos estacionários do estator. Esta é a configuração mais amplamente utilizada em aplicações industriais e comerciais. Como o rotor ocupa apenas o núcleo da seção transversal do motor, seu diâmetro e massa são relativamente pequenos, resultando em baixa inércia rotacional. A baixa inércia significa que o motor pode acelerar e desacelerar rapidamente, o que é essencial em servoacionamentos, juntas robóticas e sistemas de posicionamento de precisão onde a resposta dinâmica é um requisito crítico de projeto.

O rotor compacto também permite que os motores do rotor interno atinjam altas velocidades de rotação. Combinado com uma carcaça cilíndrica que se integra naturalmente em conjuntos de máquinas padrão, o design do rotor interno é adequado para ferramentas elétricas, bombas, compressores, ventiladores de resfriamento e aplicações de acionamento industrial onde é necessário um motor compacto de alta velocidade com resposta dinâmica rápida. O calor gerado nos enrolamentos do estator pode ser conduzido diretamente através da carcaça do motor para a estrutura circundante, o que simplifica o gerenciamento térmico em operação contínua.

Motores BLDC de rotor externo

Em um motor DC sem escovas com rotor externo, o rotor forma uma concha ou copo cilíndrico que envolve o estator e gira em torno dele. Os ímãs permanentes são montados na superfície interna da carcaça externa do rotor, voltados para dentro em direção aos enrolamentos do estator no centro do motor. Este arranjo invertido coloca o entreferro magnético em um raio maior, o que aumenta o braço de torque efetivo e permite que mais pólos magnéticos sejam acomodados ao redor da circunferência do rotor.

O resultado é um motor que gera um torque substancialmente maior em velocidades de rotação mais baixas em comparação com um projeto de rotor interno de tamanho e potência equivalentes. Os motores de rotor externo são, portanto, a escolha preferida para aplicações de acionamento direto onde engrenagens de redução de velocidade são indesejáveis ​​- notadamente propulsão de drones e UAV, ventiladores axiais e de teto de acionamento direto, motores elétricos de cubo de bicicleta e acionamentos de mesa giratória ou prato em instrumentos de precisão. A desvantagem é um diâmetro externo maior e uma inércia rotacional mais alta, o que limita a resposta dinâmica em relação aos projetos de rotor interno. O gerenciamento térmico também requer uma consideração mais cuidadosa, pois o invólucro externo giratório restringe o fluxo de ar ao redor do estator.

Como um motor BLDC gira?

A operação de um motor DC sem escovas é baseada na interação entre o campo magnético gerado pelo estator e os ímãs permanentes montados no rotor.

Quando a corrente é fornecida a um enrolamento do estator, ela cria um campo magnético que atrai e repele os ímãs do rotor. Essa força magnética gera torque e faz com que o rotor se mova. Contudo, se o mesmo enrolamento permanecesse energizado continuamente, o rotor simplesmente se alinharia com o campo magnético e pararia de girar.

Para manter o motor funcionando, o campo magnético dentro do estator deve mudar continuamente de posição. Isto é conseguido através de um processo conhecido como comutação eletrônica. Em vez de usar escovas e um comutador mecânico como um motor CC tradicional, um motor BLDC depende de um controlador eletrônico para alternar a corrente entre os diferentes enrolamentos do estator em intervalos precisamente cronometrados.

O controlador determina a posição do rotor usando sensores de efeito Hall ou detecção de back-EMF sem sensor. Com base nesta informação, ele energiza a sequência de enrolamento apropriada, criando um campo magnético rotativo que puxa continuamente o rotor para frente.

O controlador é composto principalmente de três partes principais: dispositivos de feedback de posição (como sensores Hall ou circuitos de detecção de back-EMF), um microcontrolador ou processador de sinal digital que executa algoritmos de controle inteligentes e componentes eletrônicos de potência como transistores e MOSFETs para comutação de caminhos de corrente. Estes módulos cooperam para realizar a comutação eletrônica e gerenciar a energização de cada fase do motor. O controlador primeiro identifica a posição do rotor através de dispositivos de feedback de posição. Com base nesses dados de posição, ele energiza os enrolamentos na sequência correta para formar um campo magnético rotativo que puxa continuamente o rotor para frente, mantendo um campo magnético rotativo estável para operação suave, saída de torque eficiente e controle preciso de velocidade.

Vantagens dos motores BLDC

Alta eficiência

Os motores BLDC são altamente eficientes porque eliminam o atrito das escovas e as perdas do comutador. Combinados com ímãs permanentes de alto desempenho, eles convertem mais energia elétrica em produção mecânica útil, gerando menos calor.

Longa vida útil

Sem escovas ou comutadores, há menos componentes de desgaste dentro de um motor BLDC. Isto reduz significativamente os requisitos de manutenção e ajuda a prolongar a vida útil.

Alta densidade de potência

Os motores BLDC podem fornecer alto torque e potência em um pacote compacto. O design leve do rotor também melhora a resposta dinâmica e o desempenho de aceleração.

Baixo ruído elétrico

Como não há contato entre a escova e o comutador, os motores BLDC produzem muito menos ruído elétrico e interferência eletromagnética (EMI) do que os motores com escovas tradicionais.

Controle Preciso

Quando combinados com um controlador eletrônico, os motores BLDC fornecem controle preciso de velocidade e torque em uma ampla faixa operacional, tornando-os ideais para aplicações de automação e precisão.

Aplicações ideais para motores BLDC

Os motores BLDC são amplamente utilizados em indústrias onde eficiência, confiabilidade e controle preciso são essenciais. As aplicações típicas incluem sistemas de automação industrial, robótica, equipamentos CNC, ferramentas elétricas, dispositivos médicos e veículos elétricos. Sua capacidade de fornecer alto torque, resposta rápida e longa vida útil os torna adequados para ambientes operacionais exigentes.

A Hongyang Motor fornece soluções de motores personalizadas para uma ampla gama de aplicações industriais e comerciais. Nossa equipe de engenharia trabalha em estreita colaboração com os clientes para ajudar a selecionar a tecnologia de motor mais adequada com base nos requisitos de desempenho, condições operacionais e metas de custo. Além disso, estamos desenvolvendo ativamente uma gama de soluções de motores CC sem escovas para atender à crescente demanda por maior eficiência, vida útil mais longa e desempenho avançado de controle de movimento em vários setores.
