Motoredutor planetário 50JX50S

1. Caixa de engrenagens planetárias para movimento estável de baixa folga
O motor usa uma caixa de engrenagens planetárias de vários estágios com folga especificada de ≤2°, ajudando a reduzir folgas indesejadas durante a reversão e movimentos repetidos. Isto torna o motor adequado para atuadores elétricos, mecanismos de elevação, sistemas de posicionamento e equipamentos de automação industrial que exigem movimento de saída mais controlado.

2. Ampla faixa de proporção de 3,7:1 a 3736:1
Com taxas de redução de 3,7:1 a 3736:1 e 1 a 5 estágios de engrenagem disponíveis, a mesma plataforma de motor pode atender a diferentes requisitos de velocidade e torque. A velocidade de saída varia de aproximadamente 1.621,6 RPM a 1,6 RPM, suportando transmissão de alta velocidade, movimento controlado e operação em velocidade ultrabaixa.

3. Torque de saída de até 20 N.m para condução em serviços pesados
O motor fornece torque de carga de até 20,0N.m, aproximadamente 204kgf.cm, proporcionando forte potência para sistemas de elevação, atuadores elétricos, transportadores, acionamentos de válvulas, mecanismos de comporta e outros equipamentos que exigem alto torque em baixa velocidade.

4. Opção de freio para aplicações de parada e retenção controladas
Uma configuração de freio está disponível para aplicações que exigem parada controlada ou desempenho de retenção. Combinada com engrenagens de aço 40Cr, suporte de rolamento de esferas e carcaça de liga de zinco, a caixa de engrenagens foi projetada para transmissão de potência mecânica estável em equipamentos industriais. O eixo de saída suporta uma força de pressão máxima de ≤30kgf.

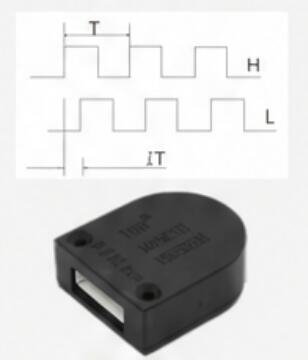

5. Integração de amplo alcance de 24 V com feedback de codificador opcional
O motor é classificado para 24 V e suporta uma faixa operacional de 6–36 V, facilitando a integração com diferentes sistemas de energia industriais. Um codificador opcional de dois canais 5V 13PPR A/B suporta monitoramento de velocidade, detecção de direção de rotação e feedback incremental para máquinas automatizadas e aplicações de posicionamento.

FALE CONOSCO Motoredutor planetário 50JX50S
  • Motoredutor planetário 50JX50S
  • Motoredutor planetário 50JX50S

Especificações

50JX50S-3 Material de habitação Liga de zinco Codificador Opcional
Modelo TJX50RR 50JX50S-4
A-B 2 canais
Codificador em forma de D-5V 13PPR
Rolamento Rolamento de esferas
Módulo de Engrenagem 0,8 milhão
Comutador Escovado
Material da engrenagem aço 40Cr
Força de pressão máxima no eixo ≤30kgf
Chicote traseiro ≤2°
Freio disponível Sim
Construção de engrenagens Engrenagem planetária

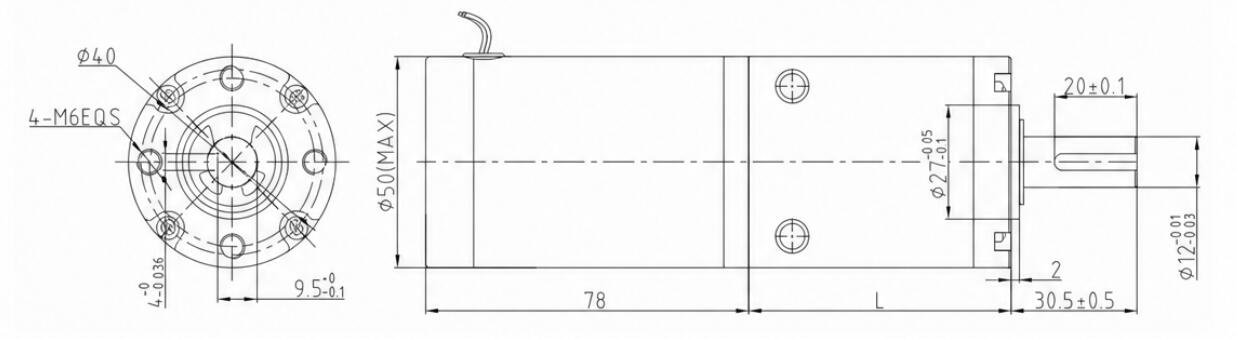

Dimensões (mm)
50JX50S-5

Dados Técnicos

VELOCIDADE DO MOTOR CC Proporção Estágios de engrenagem Tamanho da caixa de velocidades Número do modelo Tensão Sem carga Em carga
Faixa operacional Tensão nominal Atual Velocidade Atual Torque Velocidade
RPM Diâmetro L Mín-Máx V V mA RPM mA Nm RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Conversão de unidade de torque: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Se precisar de outros parâmetros, entre em contato com o atendimento ao cliente.
