Motoredutor planetário sem escova 57JX5795BL

1. Motor de engrenagem sem escova para operação contínua prolongada
O motor combina um motor DC sem escovas com uma caixa de engrenagens planetárias para fornecer energia estável para longos ciclos de operação. Seu design de comutação sem escovas evita o contato mecânico das escovas, tornando-o adequado para equipamentos que exigem rotação consistente, desgaste reduzido relacionado às escovas e desempenho confiável do acionamento a longo prazo.

2. Alto torque de 20 N.m em uma caixa de engrenagens planetária compacta
Com torque de saída de até 20,0 N.m, o motor converte a entrada do motor de alta velocidade em forte força de saída utilizável. É adequado para mecanismos de elevação, atuadores elétricos, transportadores, acionamentos de válvulas, sistemas de comporta e outros equipamentos de automação que requerem alto torque em velocidade controlada.

3. Seleção flexível de saída de 3,7:1 a 3736:1
A caixa de velocidades oferece relações de redução de 3,7:1 a 3736:1 com 1 a 5 velocidades. A velocidade de saída varia de aproximadamente 1.621,6 RPM a 1,6 RPM, permitindo que uma série de motores cubra transmissão rápida, movimento controlado e aplicações de carga pesada de velocidade ultrabaixa.

4. Feedback Hall e driver externo para controle BLDC responsivo
O motor usa fiação BLDC trifásica com conexões de fase MA, MB e MC, sinais Hall e uma entrada VCC de 24 V e requer um driver de motor externo. Esta configuração suporta comutação eletrônica, regulação de velocidade, controle de direção de rotação e coordenação de movimento em nível de sistema em máquinas automatizadas.

5. Transmissão de baixa folga com disponibilidade de freio
A folga especificada da caixa de velocidades é ≤2°, ajudando a reduzir movimentos indesejados durante a marcha-atrás e posicionamentos repetidos. Uma configuração de freio está disponível para aplicações que exigem parada ou retenção controlada. A caixa de engrenagens também utiliza engrenagens de aço 40Cr, suporte de rolamento de esferas e carcaça em liga de zinco, com força de pressão no eixo de até ≤30kgf.

ENTRE EM CONTATO CONOSCO Motoredutor planetário sem escova 57JX5795BL
  • Motoredutor planetário sem escova 57JX5795BL
  • Motoredutor planetário sem escova 57JX5795BL
  • Motoredutor planetário sem escova 57JX5795BL

Especificações

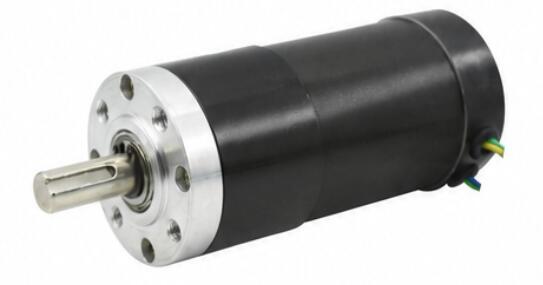

57JX5795BL-3 Material de habitação Liga de zinco Conexões de fio BLDC
Modelo TJX57R5795BL Amarelo MA
Rolamento Rolamento de esferas Verde MB
Módulo de Engrenagem 0,8 milhão Azul MC
Comutador Sem escova Preto GND
Material da engrenagem aço 40Cr Amarelo HA
Força de pressão máxima no eixo ≤30kgf Verde HB
Chicote traseiro ≤2° Azul HC
Freio disponível Sim Vermelho CCV
Construção de engrenagens Engrenagem planetária Requer motorista de motor

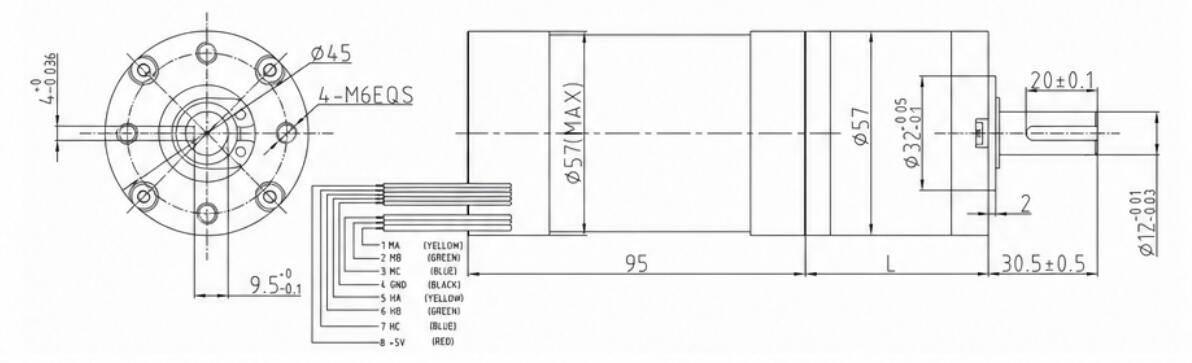

Dimensões (mm)
57JX5795BL-4

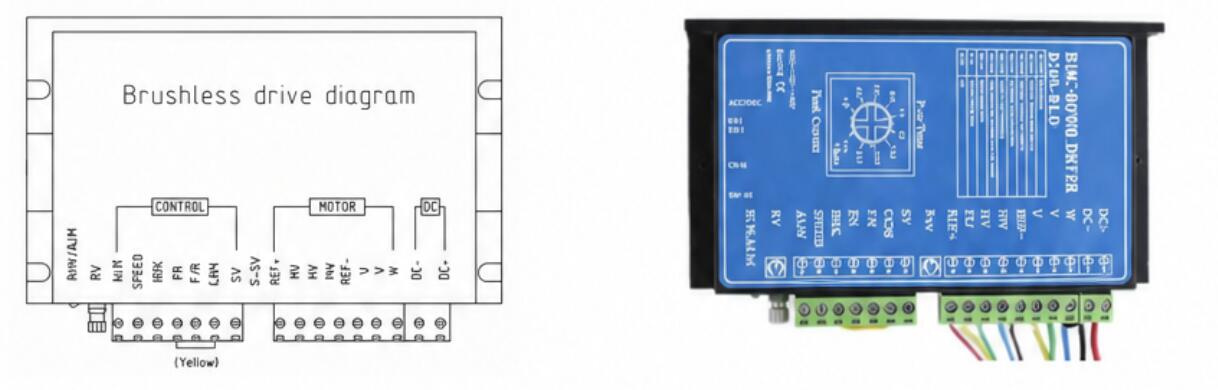

Motorista
57JX5795BL-5


Dados Técnicos

VELOCIDADE DO MOTOR CC Proporção Estágios de engrenagem Tamanho da caixa de velocidades Número do modelo Tensão Sem carga Em carga
Faixa operacional Tensão nominal Atual Velocidade Atual Torque Velocidade
RPM Diâmetro L Mín-Máx V V mA RPM mA Nm RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Conversão de unidade de torque: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Se precisar de outros parâmetros, entre em contato com o atendimento ao cliente.
