Motoredutor planetário 45JX775

1. Saída de alto torque para cargas mecânicas exigentes
O motorredutor planetário CC fornece torque de saída de até 12,0 N·m, ajudando o equipamento a realizar operações de elevação, empurrar, transportar, fixar e outras operações acionadas por carga. Ele foi projetado para aplicações onde um motor CC padrão não pode fornecer força de saída suficiente em baixa velocidade.

2. Ampla seleção de relação de transmissão de 3,7:1 a 3736:1
Escolha entre uma ampla variedade de taxas de redução para atender aos diferentes requisitos de velocidade e torque em uma plataforma de motor. A velocidade de saída varia de aproximadamente 1756,8 RPM a 1,7 RPM, suportando transmissão de alta velocidade, movimento controlado e operação em velocidade ultrabaixa sem alterar o design básico do motor.

3. Baixa folga para movimentos mais controlados
A caixa de câmbio é especificada com folga de ≤2°, ajudando a reduzir folgas indesejadas durante mudanças de direção e movimentos repetidos. Isso torna o motor adequado para atuadores elétricos, acionamentos de válvulas, sistemas de elevação, transportadores, mecanismos robóticos e equipamentos de automação industrial que exigem movimentos de saída mais previsíveis.

4. Projeto de caixa de engrenagens planetárias para transmissão de energia compacta
A caixa de engrenagens planetárias de vários estágios transfere a entrada do motor de alta velocidade em torque de saída utilizável, mantendo um layout mecânico compacto. Com 1 a 5 estágios de engrenagem disponíveis, o TJX45RT oferece aos projetistas de equipamentos maior flexibilidade ao equilibrar espaço de instalação, velocidade de saída, torque e requisitos de carga mecânica.

5. Integração industrial com feedback opcional do codificador
O motor usa engrenagens de aço 40Cr, suporte de rolamento de esferas e carcaça da caixa de engrenagens em liga de zinco. Ele é classificado em 24 V e suporta uma faixa operacional de 6–36 V para integração flexível do sistema. Um codificador opcional de dois canais 5V 13PPR A/B suporta monitoramento de velocidade, detecção de rotação e controle de feedback em máquinas automatizadas.

FALE CONOSCO Motoredutor planetário 45JX775
  • Motoredutor planetário 45JX775
  • Motoredutor planetário 45JX775
  • Motoredutor planetário 45JX775
  • Motoredutor planetário 45JX775

Especificações

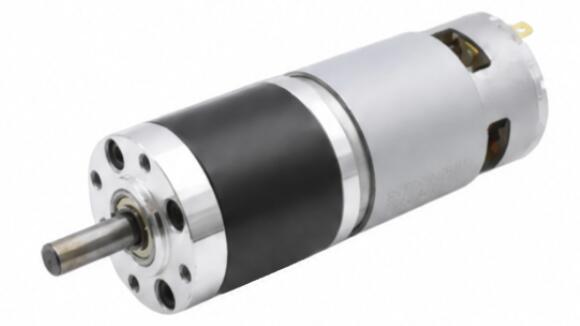

45JX775-5 Material de habitação Liga de zinco Codificador Opcional

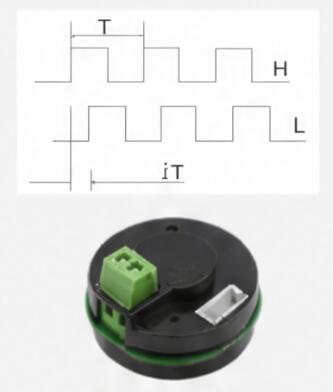

Modelo TJX45RT 45JX775-6
A-B 2 canais
775Encoder-5V 13PPR

Rolamento Rolamento de esferas
Módulo de Engrenagem 0,6 milhões
Comutador Escovado
Material da engrenagem aço 40Cr
Força de pressão máxima no eixo ≤20kgf
Chicote traseiro ≤2°
Freio disponível Não
Construção de engrenagens Engrenagem planetária

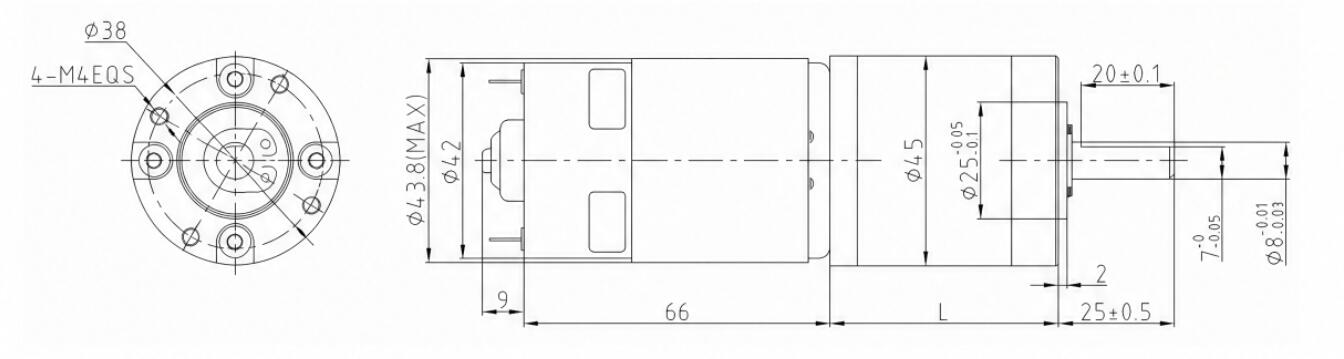

Dimensões (mm)
45JX775-7

Dados Técnicos

VELOCIDADE DO MOTOR CC Proporção Estágios de engrenagem Tamanho da caixa de velocidades Número do modelo Tensão Sem carga Em carga
Faixa operacional Tensão nominal Atual Velocidade Atual Torque Velocidade
RPM Diâmetro L Mín-Máx V V mA RPM mA Nm RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Conversão de unidade de torque: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Se precisar de outros parâmetros, entre em contato com o atendimento ao cliente.
