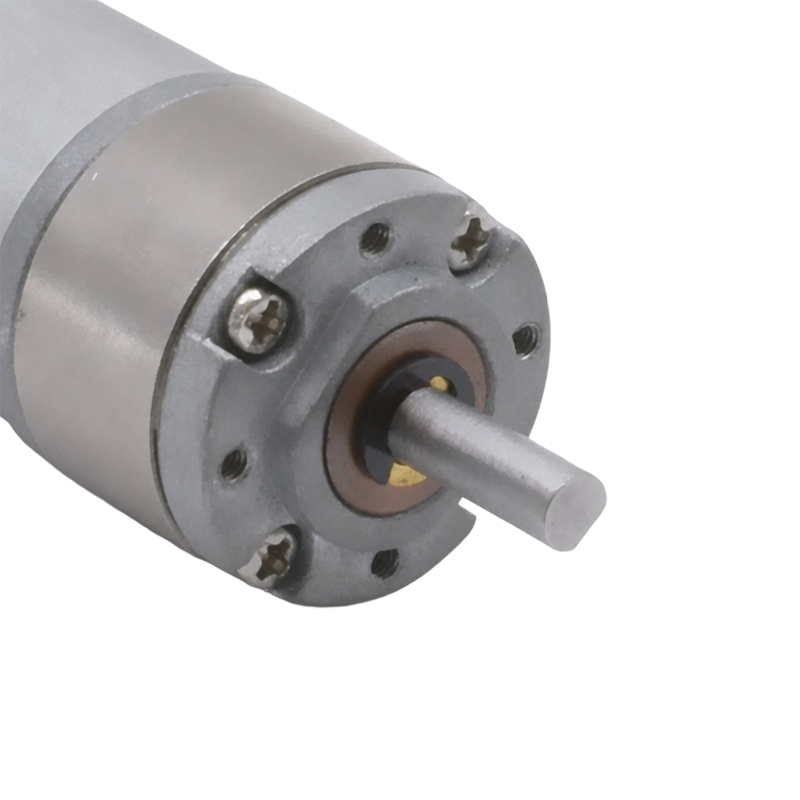

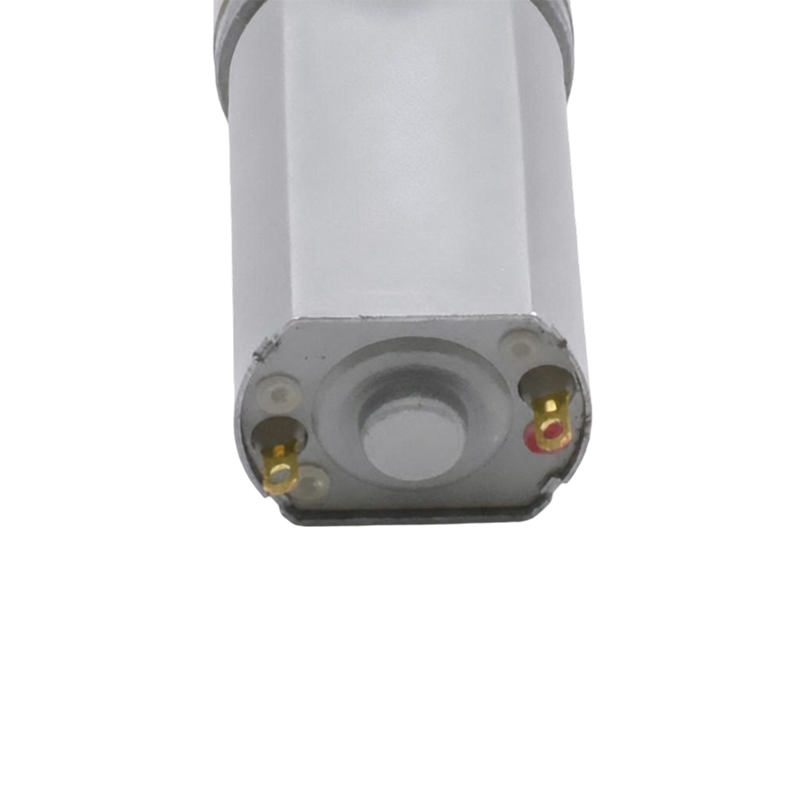

Motoredutor planetário escovado 22JX180

1. Potência compacta para projetos com espaço limitado
Precisa de mais potência sem ampliar seu equipamento? Este mini motorredutor planetário oferece saída eficiente em uma caixa de engrenagens compacta de 22 mm, tornando-o ideal para robôs, dispositivos inteligentes, fechaduras e pequenos sistemas de automação.

2. Fácil combinação de velocidade e torque
Uma plataforma de motor, múltiplas soluções de acionamento. Escolha entre uma ampla gama de relações de redução para corresponder à velocidade e ao torque necessários sem redesenhar todo o sistema mecânico.

3. Construído para movimento controlado e preciso
A estrutura da engrenagem planetária e o design de baixa folga ajudam a proporcionar movimentos mais suaves e previsíveis para juntas robóticas, alimentadores, atuadores, instrumentos e outras aplicações de controle de movimento.

4. Pronto para sistemas controlados por feedback
Para aplicações que exigem feedback de velocidade ou posição, um encoder A/B opcional de dois canais pode ajudar a melhorar o controle do motor e a integração do sistema.

5. Soluções de motores personalizados, do protótipo à produção
Disponível para projetos OEM e ODM com relações de transmissão flexíveis, configurações de eixo e opções de codificador. Adequado para testes de protótipos, desenvolvimento de pequenos lotes e produção em volume.

ENTRE EM CONTATO CONOSCO Motoredutor planetário escovado 22JX180
  • Motoredutor planetário escovado 22JX180
  • Motoredutor planetário escovado 22JX180
  • Motoredutor planetário escovado 22JX180
  • Motoredutor planetário escovado 22JX180

Especificações

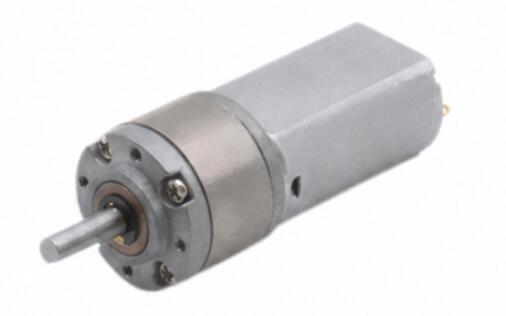

22JX180-5 Material de habitação Liga de zinco Codificador Opcional

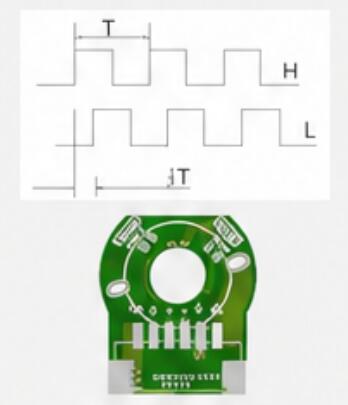

Modelo TJX22RC 22JX180-6
A-B 2 canais
180Encoder-5V 12PPR

Rolamento Rolamento de óleo
Módulo de Engrenagem 0,3 milhão
Comutador Escovado
Material da engrenagem Aço sinterizado
Força de pressão máxima no eixo ≤5kgf
Chicote traseiro ≤2°
Freio disponível Não
Construção de engrenagens Engrenagem planetária

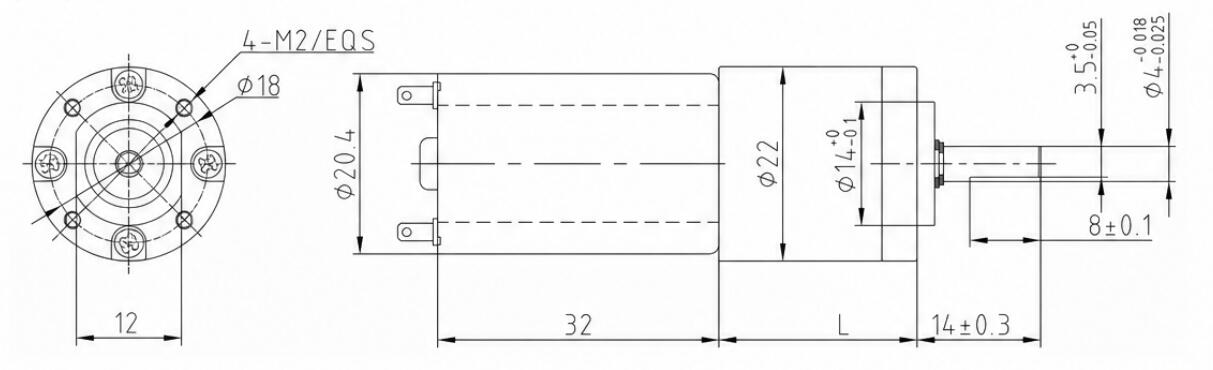

Dimensões (mm)
22JX180-7

Dados Técnicos

VELOCIDADE DO MOTOR CC Proporção Estágios de engrenagem Tamanho da caixa de velocidades Número do modelo Tensão Sem carga Em carga
Faixa operacional Tensão nominal Atual Velocidade Atual Torque Velocidade
RPM Diâmetro L Mín-Máx V V mA RPM mA Nm RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Conversão de unidade de torque: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Se precisar de outros parâmetros, entre em contato com o atendimento ao cliente.
